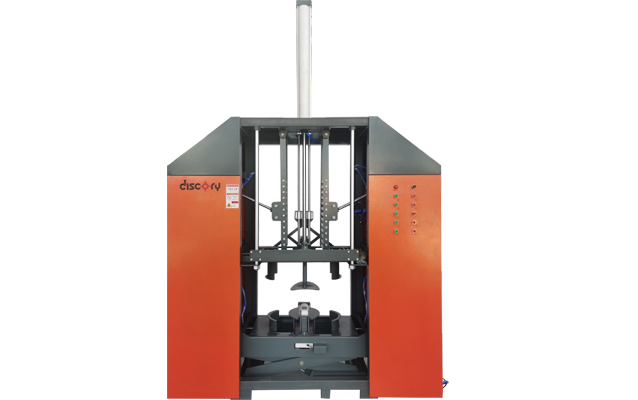

氣動式套胎機由控制面板，主體框架和氣動組件等組成。氣動式套胎機可以將從大到小不同尺寸的輪胎壓縮后打包在一起，極大的減小輪胎的儲存空間，運輸成本。本設備易于組裝，操作簡單，只需一個人工就可以完成全部作業。使用本設備，一個熟練工人一小時可以打包100-120個輪胎。

1、護罩板：保護部件及人員安全。

2、工作臺：輪胎是在這個臺面上被套起來。

3、電氣控制面板：用于輪胎擴張、撐胎、壓胎、推胎動作的控制。

4、動力部件：共計7個氣缸提供動力。

5、導向系統：橫向、縱向?qū)к壉ＷC機器運行平穩。

6、壓縮空氣接口。

該氣動式套胎機采用0.6Mpa~0.8Mpa的氣源作為動力，使用時，氣缸頂開機械撐胎結構，將大型號輪胎撐開，頂部的壓胎機構在氣缸的作用下，將小一號的輪胎壓入大型號輪胎內，同時平推機構將輪胎推平放正在大型號輪胎內。依次再壓入再小一號的輪胎，將輪胎從大到小依次套入，節約了存儲空間，減少了運輸成本。

套胎效率：100~120個/小時；

最大套胎數量：4個；

外形尺寸：2240*2240*650mm；

設備重量：750kg；

輸入電源：?jiǎn)蜗?100AC~240AC；

輸入頻率：50Hz~·60Hz；

電氣功率：50W；

氣源：壓縮空氣；

氣源氣壓：0.6Mpa~0.8Mpa；
